| 起源の場所 | 中国 |
| ブランド名 | TBC LED |
| 証明 | FCC, CE, ROHS |
| モデル番号 | P20 |
プロジェクト要件:
1. 設置範囲：建物の赤枠内、設置高さ：3m以上
2. 設置環境：屋内
3. 効果要件:
a. 日夜問わず、屋外10mから視認可能
b. 映像は鮮明に、明るさの均一性を保つこと
写真の通り:
ガラスカーテンウォール全体は6枚に分割:
長さ3420mm×高さ3000mmのガラス2枚
長さ3400mm×高さ3000mmのガラス2枚
長さ1820mm×高さ3000mmのガラス2枚。
ガラスのサイズに合わせてフィルムスクリーンの表示モジュールをカスタマイズします。具体的な表示モジュールは図を参照してください。
上記の要件に基づき、最適な設計は以下の通りです:
1. ピッチ：P10フィルムスクリーン。
2. 設置方法：屋内ガラスキールの固定設置
3. 全体画面サイズ：8740×6000mm
4. フルスクリーン解像度：874×600
5. 明るさ：5000cd/平方メートル
6. 消費電力：最大600W/㎡、平均200W/㎡
7. 視聴距離：10～150m

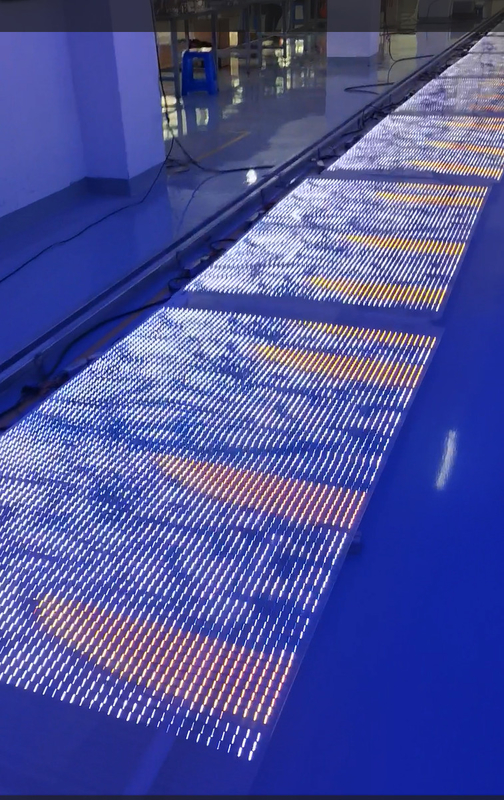

LEDフィルムスクリーン - 製品パラメータ
|
プロジェクト |
単位 |
パラメータ |
パラメータ |
パラメータ |
パラメータ |
|
製品番号 |
|
DM4/8 |
DM6.5 |
D10 |
D20 |
|
光源モデル |
SMD |
2121 |
2121 |
2121 |
2121 |
|
密度 |
ドット/㎡2 |
31250 |
23668 |
10000 |
2500 |
|
モジュールサイズ |
mm |
960(H)X256(W) |
962(H)X208(W) |
960(H)X320(W) |
960(H)X320(W) |
|
画面構成 |
高透過率、耐熱性、難燃性PC |
||||
|
重量 |
kg/㎡2 |
6 |
6 |
6 |
6 |
|
透過率 |
|
|
|
|
|
|
明るさ |
cd/㎡2 |
≥4000 |
≥5000 |
≥5000 |
≥3000 |
|
リフレッシュレート |
Hz |
|
|
|
|
|
スキャン |
|
固定 |
固定 |
固定 |
固定 |
|
最大消費電力 |
W/㎡2 |
|
|
|
|
|
平均消費電力 |
W/㎡2 |
300 |
300 |
200 |
200 |
|
設置方法 |
|
|
|
|
|
|
メンテナンス方法 |
前面/背面メンテナンス |
||||
|
明るさレベル |
|
256 |
|||
| 動作電圧 | DC5V | ||||
|
グレースケール |
ビット |
12- 16 |
|||
|
IP |
IP |
IP30 |
|||
|
視野角 |
度 |
水平≥150度、垂直≥150度 |
|||
|
入力電圧 |
|
度AC95V~240V |
|||
|
動作温度 |
℃ |
-20～65 |
|||
|
動作湿度 |
|
10%～90RH |
|||
|
耐用年数 |
100000時間 |
||||
